Описание

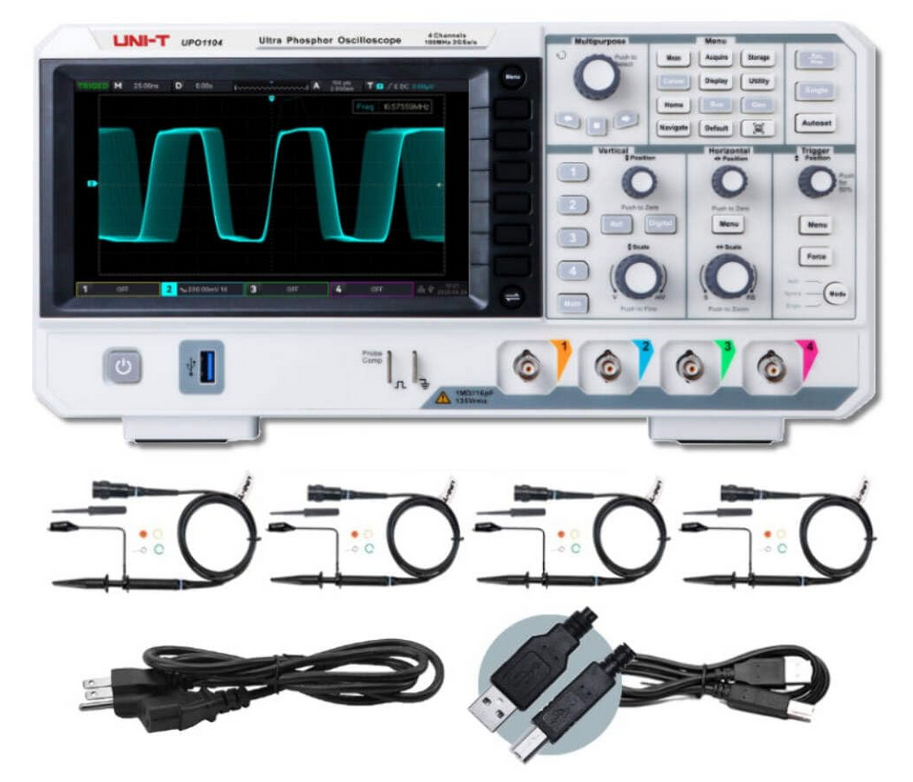

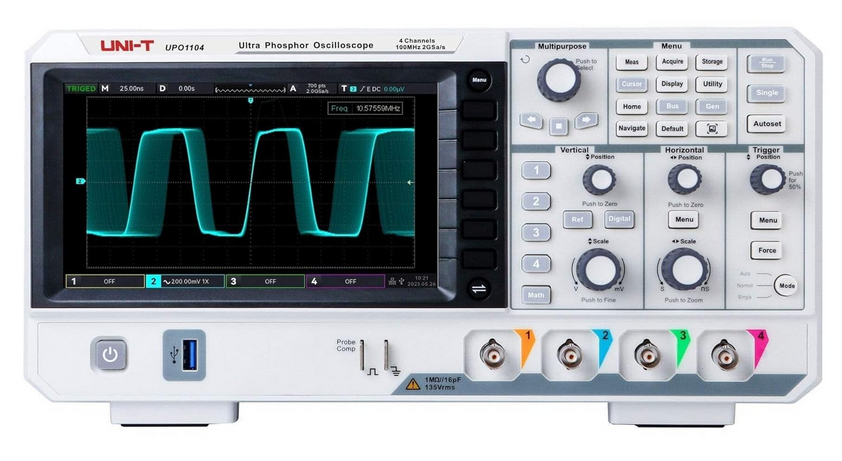

Цифровой запоминающий осциллограф, 100 МГц, 4 канала Серия цифровых люминофорных осциллографов UPO1000 использует технологию UNI-T 3D Ultra Phosphor 2.0 и предлагает новую модернизированную конструкцию и такие функции, как глубокая память, высокая скорость захвата сигналов, запись и воспроизведение сигналов в реальном времени, а также отображение в оттенках серого с 256 уровнями. Эта серия поставляется с тремя вариантами полосы пропускания: 50 МГц, 100 МГц и 200 МГц и обеспечивает частоту дискретизации в реальном времени до 2 Гвыб/с. Вся серия имеет 4 канала, максимальную глубину памяти 56 Мт и может захватывать до 500 000 сигналов в секунду в режиме быстрого сбора данных. Аппаратное обеспечение обеспечивает непрерывную запись сигналов в реальном времени и анализ до 120 000 кадров сигналов. Осциллограф также поддерживает независимый модуль DVM, различные функции триггера и декодирования шины, а также аппаратное декодирование в реальном времени всей памяти Осциллограф широко используется в различных областях, таких как связь, полупроводниковая технология, компьютеры, проектирование интегральных схем, измерительная техника, промышленная электроника, бытовая электроника, автомобильная электроника, техническое обслуживание на местах, а также в исследованиях и обучении. Цифровой осциллограф UPO1104 оснащен новейшей цифровой 3D-технологией Ultra 2.0. Функции Полоса пропускания: 100 МГц Каналы: 4 аналоговых Частота дискретизации в реальном времени: 2 Гвыб/с Время нарастания: =< 3,5 нс Глубина памяти: 56 Мбит/с Скорость захвата сигналов: 500 000 Вт/с Входное сопротивление: (1 МОм ± 2%) || (16пФ ± 2пФ) Генератор сигналов: Нет Дисплей: 7-дюймовый TFT-ЖК-дисплей Сенсорный экран: Нет Технические данные Общий Тип цифровой запоминающий осциллограф Разрешение 8 бит Модель УПО1104 Цвет белый/серый Исполнение Полоса пропускания 100 МГц Каналы 4 Частота дискретизации 2 Гвыб/с отображать Дисплей 7 дюймов TFT Тип дисплея полноцветный Диагональ 18 см. Дисплей с подсветкой да Соединения/интерфейсы Подключение USB-устройство, USB-хост, LAN, EXT, AUX USB-устройство и хост локальная сеть да Разнообразный Спецификация DSO Масса Ширина 306 мм Высота 138 мм Глубина 107мм Веса Вес 2,45 кг Источник питания Входное напряжение (сеть) 100–240 В переменного тока Частота сети 50/60 Гц Вилка питания EF – французская + защитный контакт CEE 7/7 Подключение к сети, устройство C14 – розетка холодного устройства (м) Упаковка Индивидуальная упаковка Информация о производителе Производитель UNI-TREND Артикул производителя 181100200076X Вес упаковки 3945 кг. Соответствует RoHS EAN/GTIN 6935750511220
