Описание

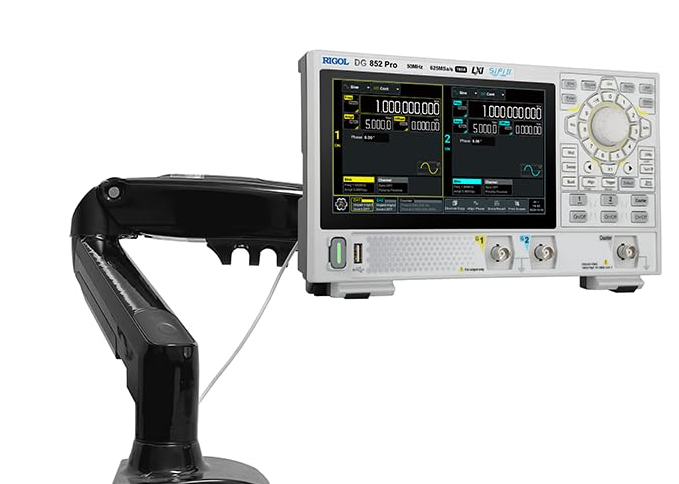

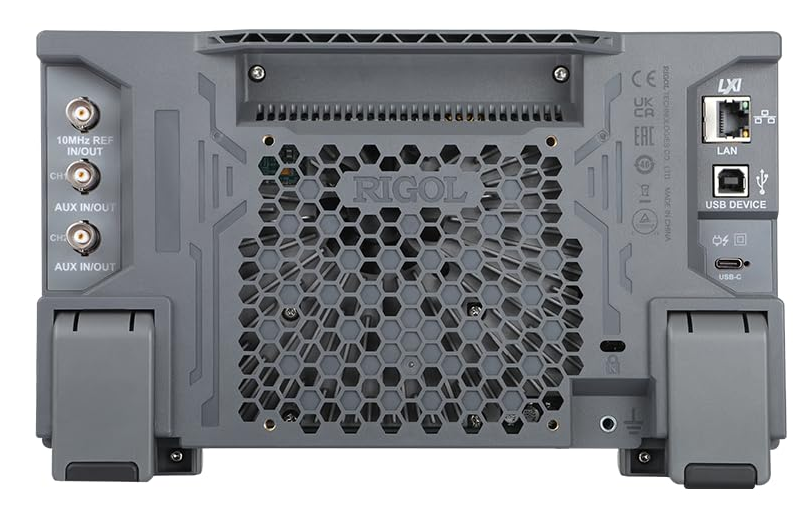

Генератор функций RIGOL DG821-PRO, произвольный, 25 МГц, 1-канальный Генератор функциональных/произвольных сигналов серии DG800 Pro обеспечивает частоту дискретизации до 625 Мвыб/с и глубину памяти 2 Мвыб/канал (стандартно). Это экономичный генератор функций/произвольных сигналов, который сочетает в себе несколько функций, таких как генератор функций, генератор сигналов произвольной формы, генератор шума, генератор импульсов, генератор гармоник, аналоговый/цифровой модулятор и счетчик. Сценарии применения Благодаря своим компактным размерам эту серию можно использовать в различных рабочих условиях: на рабочем месте, в классе или в поле. Отверстия для крепежных винтов на задней панели (VESA 1QQx1Q0) позволяют прикрепить устройство к совместимому креплению, экономя ценное место на рабочем столе. Он может питаться от мобильного источника питания через интерфейс питания Type-C для удовлетворения ваших потребностей в полевых испытаниях. Особенности продукта Экономичная производительность Устройство предлагает вертикальное разрешение 16 бит, частоту дискретизации до 625 Мвыб/с и выходную частоту 50 МГц. Время нарастания составляет всего 3 нс. Это экономически эффективный выбор среди генераторов сигналов начального уровня. Частотомер Устройство оснащено 7-разрядным стандартным счетчиком с максимальной частотой 500 МГц. Оснащенный независимым входным портом для измерений измерителем, он обеспечивает простой и точный способ измерения частот. Различные типы модуляции Он поддерживает различные типы аналоговой и цифровой модуляции, такие как AM, FM, PM, ASK, FSK, PSK и PWM. Для различных сценариев испытаний доступны как внутренние, так и внешние источники модуляции. Несколько встроенных сигналов Он имеет несколько встроенных сигналов, охватывающих часто используемые сигналы в технике, медицинской электронике, математике и других областях. Стандартный режим последовательности Устройство поддерживает последовательность, которая представляет собой комбинацию нескольких сигналов (от 1 до 64). Общая длина составляет до 2 М точек/канал (до 8 М точек/канал опционально). Несколько вариантов подключения Он предлагает различные интерфейсы, включая USB-хост, USB-устройство и локальную сеть (устройство LXI Core 2011). Вы также можете управлять устройством удаленно через веб-контроль. Функции Макс. частота дискретизации: 625 Мвыб/с. Макс. выходная частота: 50 МГц 16-битное вертикальное разрешение Функция редактирования сигналов произвольной формы с максимальной длиной сигнала произвольной формы 2 Мвыб/канал (8 Мвыб/канал дополнительно) Встроенный генератор гармоник высокого порядка (макс. 20-го порядка) Независимый канал измерения частоты сигнала с максимальной частотой 500 МГц Интерфейсы USB и LAN для удаленного подключения Интерфейс источника питания Type-C для питания устройства от мобильного источника питания, соответствующего требованиям полевых испытаний. Стандартная функция веб-управления для упрощения удаленной совместной работы Технические данные Макс. частота: 25 МГц Количество каналов: 1 Частота дискретизации: 625 Мвыб/с Вертикальное разрешение: 16 бит Глубина хранения сигналов: 2 Мвыб/канал (стандартно), 8 Мвыб/канал (опционально) Дисплей: 7-дюймовый сенсорный экран, разрешение 1024 x 600. Время стабилизации: не менее 20 минут периода прогрева. Интерфейс питания: интерфейс USB Type-C Входное напряжение: USB PD 15 В 3 А Потребляемая мощность: 45 Вт (макс.) LAN: 1 сзади, порт 10/100 BASE-T, поддержка LXI-C Веб-контроль: поддерживает веб-контроль (ввод IP-адреса устройства в веб-браузер для отображения рабочего интерфейса) USB-хост: 1 спереди USB-устройство: 1 сзади, поддерживает TMC Размеры: 266 мм (Ш) x 165 мм (В) x 80 мм (Г) Вес: 1,78 кг Объем поставки Источник питания USB-кабель BNC-кабель Технические данные Общий Типовой генератор функций Технология Произвольная Версия AM/FM/PM/ASK/FSK/PSK/PWM/SUM Цвет белый/серый Модель DG821 Про Исполнение Каналы 1 Полоса пропускания 1 мкГц – 25 МГц Безопасность EN 61010-1, IEC 61010-1. отображать TFT-дисплей Масса Ширина 266 мм Высота 165 мм Глубина 80 мм Соединения/интерфейсы USB, подключение к локальной сети Веса Вес 1,78 кг Упаковка Упаковка Индивидуальная упаковка Источник питания Блок питания в комплекте, да Вход низкого напряжения 12 В, 3 А Порт низкого напряжения USB Type-C Информация о производителе Производитель РИГОЛ Артикул производителя DG821 PRO Вес упаковки 2783 кг. Соответствует RoHS EAN/GTIN 6973332408063
